HƯỚNG DẪN SỬ DỤNG MÁY ĐỊNH VỊ GPS GARMIN OREGON 650

24/05/2018

Máy định vị GPS Garmin OREGON 650 là thế hệ máy định vị GPS thuộc serie 600 của hãng Garmin – Mỹ. Đây là phiên bản nâng cao của dòng GPS Garmin 550 trước đó với nhiều tính năng vượt trội giúp nâng cao hiệu suất công việc.

Máy định vị GPS Garmin OREGON 650 được nhận tín hiệu vệ tinh từ hai hệ thống GPS và GLONASS. Khi sử dụng thêm vệ tinh của GLONASS, thời gian nhận tín hiệu từ vệ tinh sẽ nhanh hơn khoảng 20% so với hệ thống GPS đang được sử dụng hiện nay. Sử dụng đồng thời 2 vệ tinh cũng giúp định vị thêm nhanh chóng và nâng cao độ chính xác.

Giới thiệu máy định vị GPS Garmin OREGON 650

Hình ảnh bên ngoài

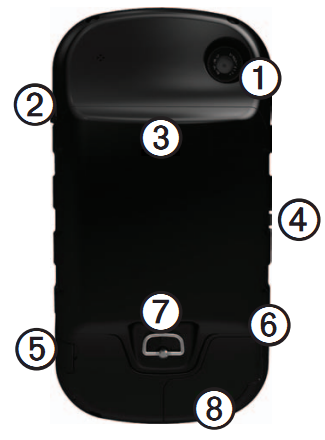

 Hình mặt trước và mặt sau:

HƯỚNG DẪN SỬ DỤNG MÁY ĐỊNH VỊ GPS GARMIN OREGON 650HƯỚNG DẪN SỬ DỤNG MÁY ĐỊNH VỊ GPS GARMIN OREGON 650 2


1

Thấu kính máy ảnh

2

Nút nguồn

3

Khe cắm thẻ nhớ (bên dưới hộp pin)

4

Nơi lắp đế nguồn gắn trên ôtô

5

Jack cắm headphone

6

Cổng USB

7

Khóa mở hộp pin

8

Cổng anten ngoài

 Mở, tắt mát và các chế độ màn hình:

 1/ Nhấn và giữ phím NGUỒN khoảng 3 giây để tắt hoặc mở máy.
2/ Chỉnh độ sáng của màn hình: Nhấn nhẹ phím NGUỒN, sau đó di chuyển thanh trượt trên màn hình để điều chỉnh độ sáng cho thích hợp.
3/ Khoá màn hình: do là màn hình cảm ứng và để tránh những kích hoạt ngoài ý muốn, ta có thể khoá màn hình lại:
-       Nhấn phím NGUỒN
-       Chọn biểu tượng KHÓA
Để mở khoá màn hình, ta cũng làm tương tự như trên.

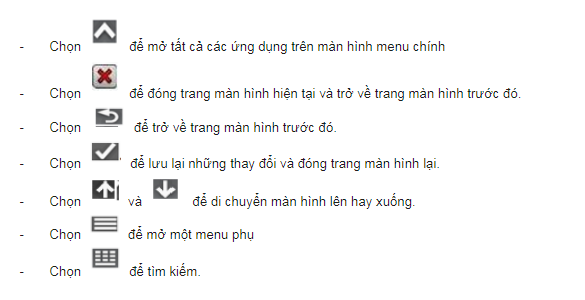

 Cách sử dụng các phím ảo trên màn hình cảm ứng

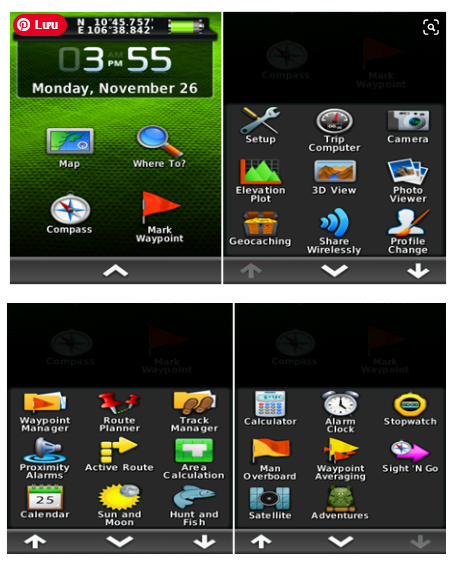

Màn hình menu chính của  GPS Garmin OREGON 650

 Tất cả các tính năng của máy đều nằm trên màn hình Menu chính. Dùng phím MŨI TÊN LÊN  hoặc MŨI TÊN XUỐNG  để chuyển đổi giữa các trang màn hình với nhau. Trên mỗi chức năng, ta có thể mở Menu phụ cho chính chức năng đó. Các trang màn hình Menu chính gồm có như hình bên dưới:

Cài đặt

 I. Cài đặt cho hệ thông:

 Từ màn hình Menu chính, chọn Setup > System. Bạn sẽ có các lựa chọn sau:
-       GPS
: nên chọn Normal hoặc WAAS/EGNOS.
-       Text language: chọn English.
-       Voice Language:  chọn American English-Jill

II. Cài đặt các đơn vị đo lường:

Từ màn hình Menu chính, chọn Setup > Units, ta có hình như bên dưới. Sau đó, có thể cài đặt các đơn vị đo lường theo ý muốn của người sử dụng.

III. Cài đặt thời gian

Từ màn hình Menu chính, chọn Setup > Time :
-        Time Format: chọn chế độ 12-hours hoặc 24-hours
-        Time Zone: chọn Automatic, máy sẽ tự động chọn múi giờ cho bạn

IV. Cài đặt hệ tọa độ và hệ bản đồ:

     Từ màn hình Menu chính, chọn Setup > Position Format

    - Chọn hddd’mm.mmm’ : nếu bạn muốn xem tọa độ dưới dạng độ, phút, giây
    - Chọn UTM / UPS : nếu bạn muốn xem tọa độ dưới dạng mét.

Map Datum: chọn WGS 84

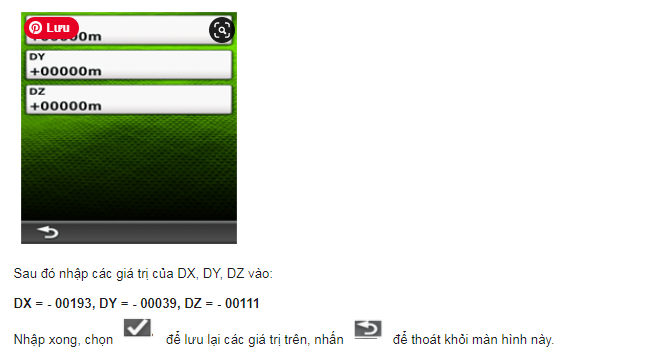

* Ngoài ra, nếu bạn muốn cài đặt hệ tọa độ VN 2000, thao tác như sau:
Chọn Setup > Position Format > Map Datum > User. Ta có màn hình:

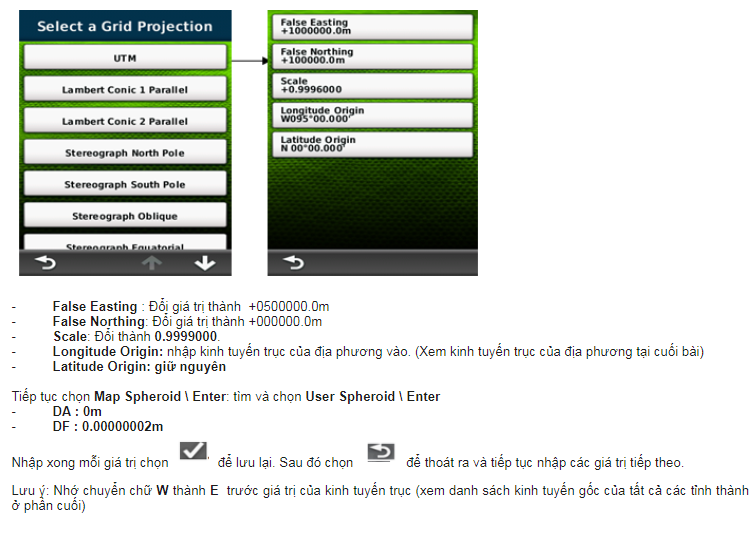

Sau đó chọn lại Position Format > Position Format > User Grid > UTM và nhập các giá trị dưới đây vào :


Các thao tác thường sử dụng trên máy định vị GPS Garmin OREGON 650

I. Đo và lưu lại một tạo đổ điểm (Waypoint):

Sau khi mở máy, đợi vài giây cho máy thu được tín hiệu vệ tinh. Chọn Sattelite để kiểm tra, khi nào máy thu được tín hiệu vệ tinh như màn hình bên dưới - khi đó máy đã sẵn sàng hoạt động. Máy có thể đo và lưu trữ được 4.000 tọa độ điểm với tên và biểu tượng khác nhau.

1/ Đo và lưu lại vị trí đang đặt máy:

-          Mở máy và chờ thu tín hiệu từ vệ tinh, đặt máy tại vị trí cần đo.
-          Nhấn vào lệnh Mark Waypoint
-          Chọn Save để lưu thông tin vào máy. Máy sẽ tự động lưu lại tên tọa độ điểm theo dạng số thứ tự 1, 2, 3 …. Nếu thích, bạn có thể chọn lệnh Edit để đặt lại tên và biểu tượng cho từng vị trí.

2/ Lưu lại 1 tọa độ bất kỳ:

-          Việc đầu tiên là ghi lại tọa độ cần lưu ra giấy.
-          Chọn lệnh Mark Waypoint
-          Chọn lệnh Edit
-          Chọn Location, máy sẽ hiện ra 1 bảng chữ số, sử dụng bảng chữ số này và các mũi tên để nhập tọa độ mới vào.
-          Nhấn TÍCH để hoàn tất việc nhập dữ liệu

-          Chọn Save để lưu lại.


3/ Đo 1 tọa độ giả định:


Chức năng này dùng để đo tọa độ bất kỳ một điểm nào mà ta thấy trên màn hình bản đồ, hoặc ta nhìn thấy ngòai thực địa nhưng không thể đến ngay vị trí đó được (VD: nằm giữa ao, hồ hoặc địa hình hiểm trở,…)
-          Chọn Map để đưa về màn hình bản đồ.
-          Chạm vào vị trí trên bản đồ mà ta cần lưu lại (cần phóng to bản đồ càng lớn càng tốt, như vậy vị trí cần lưu sẽ chính xác hơn)
-          Trên đỉnh màn hình sẽ hiện ra một dòng thông tin. Chạm tiếp vào dòng thông tin đó, trên đỉnh màn hình sẽ hiện ra tọa độ, cao độ và khoảng cách đến điểm mà ta cần lưu.
-          Chạm vào hình LÁ CỜ để lưu lại tọa độ điểm đó. Nhấn OK để hoàn tất công việc
.

4/ Hiệu chỉnh Waypoint:

 Sau khi đã lưu Waypoint vào bộ nhớ, bạn có thể hiệu chỉnh để thay đổi tên, biểu tượng, tọa độ, cao độ, hình ảnh… của một Waypoint bất kỳ.
-          Vào Waypoint Manager
-          Chọn 1 Waypoint mà ta cần hiệu chỉnh.
-          Chọn 1 thuộc tính cần hiệu chỉnh như tên,biểu tượng, tọa độ, Elevation: cao độ,..
-          Chọn chữ, con số, biểu tượng cần thiết cho sự thay đổi
-          Nhấp vào hình DẤU TÍCH để hòan tất việc hiệu chỉnh

-          Nhấp vào hình NHÂN ĐỎ để thoát khỏi chức năng này.

 5/ Xóa Waypoint:

 a/ Xóa 1 Waypoint:
- Vào Waypoint Manager
- Chọn 1 Waypoint mà bạn cần xóa
- Chọn biểu tượng DANH MỤC
- Chọn Delete. Máy sẽ hiện ra 1 câu hỏi, tiếp tục chọn Delete : điểm đã được xoá

b/ Xóa tất cả Waypoint:
Hết sức cẩn thận khi sử dụng chức năng này, một khi dữ liệu đã bị xoá thì không thể khôi phục lại được. thao tác như sau:

Chọn Setup > Reset > Delete All Waypoints > Delete

Khi bạn xóa bỏ 1 Waypoint nào đó, thì hình ảnh gắn liền với Waypoint đó vẫn chưa được xóa. Muốn xóa hình ảnh, bạn phải vào Photo Viewer.

II. Sử dụng máy chụp ảnh  (Camera):

Montana 650 có tích hợp 1 Camera 5.0 Megapixel. Khi bạn chụp ảnh, hình ảnh sẽ được lưu lại cùng với tọa độ của bức ảnh. Bạn có thể dùng chức năng dẫn đường để tìm vị trí bức ảnh giống như tìm một Waypoint.

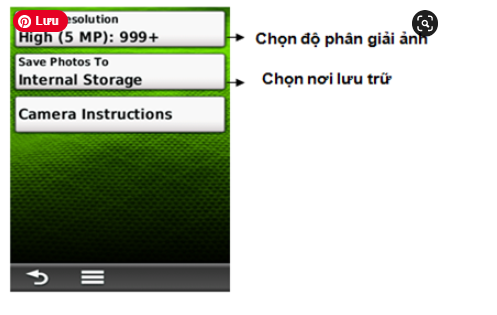

1/ Cài đặt cho máy ảnh:

  Chọn Setup > Camera, ta có hình như bên dưới:

 2/ Chụp ảnh:

-          Chọn Camera
-          Nếu cần thiết, có thể chạm vào biểu tượng MENU để chọn chế độ ánh sáng cho thích hợp.

-          Chạm vào dấu + hoặc – , để chọn chế độ chụp xa hay gần
-          Chạm nhẹ vào biểu biểu tượng MÁY ẢNH để chụp bức ảnh
-          Chạm vào TÍCH ĐỎ để thoát khỏi Camera.

3/ Xem lại bức ảnh đã chụp:

-          Chọn Photo Viewer
-          Chọn bức ảnh cần xem
-          Chạm vào biểu tượng MENU, ta có các lựa chọn sau:

View Map: xem vị trí bức ảnh trên bản đồ
View Information: xem thông tin về bức ảnh như toạ độ, ngày chụp,…
Delete Photo: xóa ảnh
Set As Wallpaper: chọn ảnh làm hình nền.

III. Sử dụng la bàn điện tử

Màn hình la bàn thường dùng để dẫn đường. Khi bạn cần di chuyển đến 1 điểm nào đó, phần mũi nhọn của ▲ luôn luôn chỉ về điểm mà bạn cần đi đến, bất chấp hướng mà bạn đang di chuyển. Nếu mũi tên chỉ về đỉnh của la bàn, khi đó bạn đã đi đúng hướng.
Ở màn hình này còn cung cấp cho bạn các thông số như : tốc độ hiện tại, khoảng cách đến điểm đến và thời gian dự kiến kết thúc hành trình.

1/ Hiệu chỉnh lại la bàn:

 Trong quá trình sử dụng nếu thấy la bàn trong máy lệch so với thực tế, ta nên hiệu chỉnh lại. Mặt khác, nên hiệu chỉnh lại la bàn điện tử sau khi bạn đã di chuyển 1 khoảng cách xa hoặc có sự thay đổi nhiều về nhiệt độ (từ 11 độ C). Việc này nên làm ở ngoài trời và không nên đứng gần những vật có phát ra từ trường (xe ô tô, đường dây điện,...). Thao tác như sau:
-          Vào Setup > Heading > Calibrate Compass, nhấn Start. Sau đó làm theo như minh họa trên màn hình.






Hoặc:
-          Chọn Compass, la bàn sẽ xuất hiện. Sau đó, cầm và giữ ngay giữa la bàn, nhấn Start và làm theo minh họa trên màn hình.
Nếu xuất hiện dòng chữ “Calibration Failed” - quá trình hiệu chỉnh chưa đạt. Bạn phải nhấn Ok và lặp lại quá trình.

 2/ Hiệu chỉnh Sensor đo cao độ:

 Để máy có thể đo cao độ chính xác hơn (độ cao so với mặt nước biển), bạn nên hiệu chỉnh lại thiết bị. Ta phải đi đến nơi mà ta biết chính cao độ hoặc áp suất để hiệu chỉnh. Máy sẽ căn cứ vào cột mốc chuẩn này để đo chính xác hơn các điểm về sau.
-          Vào Setup > Altimeter > Calibrate Altimeter
-          Nhấn Yes nếu bạn biết cao độ. Nhấn No, sau đó chọn Yes nếu bạn biết áp suất.
-   Sau đó nhập giá trị cao độ hoặc áp suất vào. Nhấn OK để hoàn tất công việc.

 *Chú ý: đơn vị đo cao độ và áp suất phải tương ứng với các đơn vị đo lường mà bạn đã chọn ở phần cài đặt.

IV. Hành trình (Route):

Hành trình là bao gồm một chuổi các tọa độ điểm mà nó dẫn bạn đi từ điểm đầu tiên đến đến điểm cuối cùng, một hành trình phải có ít nhất 2 điểm.Thiết bị này có thể lưu được 200 hành trình, mỗi hành trình có thể đi qua được 200 tọa độ điểm.

 1/ Thiết lập một hành trình:

Bước 1: Vào Route Planner > Create Route > Select First Point : chọn điểm khởi hành cho hành trình.
Bước 2: Chọn 1 trong các tùy chọn sau:
         + Use Map: màn hình bản đồ hiện ra, chạm vào bất kỳ điểm nào mà bạn muốn.
         + Waypoint: máy sẽ hiện ra danh sách Waypoint đã lưu trong máy, hãy chọn cho bạn một Waypoint.
         + Photos: Chọn 1 hình ảnh.
Bước 3 : Chọn Use: máy sẽ chọn 1 trong các tùy chọn ở trên làm điểm khởi hành.
Bước 4 : Chọn Select Next Point: chọn điểm kế tiếp cho hành trình.
Bước 5 : lặp lại bước 2 và 3 cho đến khi bạn chọn xong điểm kết thúc hành trình.
Bước 6 : Nhấn NÚT QUAY LẠI  để thoát ra và lưu lại hành trình.

 2/ Xem lại một hành trình trên bản đồ:

-          Vào Route Planner
-          Chọn 1 hành trình mà bạn muốn xem. Nhấn View Map: hành trình của bạn sẽ hiện ra trên bản đồ.

 3/ Chỉnh sửa một hành trình:

 Có thể chỉnh sửa lại bất cứ hành trình nào mà bạn đã tạo trước đó.

-          Vào Route Planner
-          Chọn một hành trình mà bạn muốn chỉnh sửa
-          Chạm vào một điểm mà bạn muốn chỉnh sửa, sẽ có các tùy chọn sau:
Review: xem thông tin của của điểm đó: tọa độ, cao độ , khoảng cách đến.
Move Down (or Up) : thay đổi thứ tự của điểm trên hành trình.
Insert: thêm một điểm mới vào hành trình
Remove: loại bỏ 1 điểm ra khỏi hành trình

4/ Hành trình ngược:

Bạn có thể đảo chiều một hành trình, khi đó điểm khởi đầu sẽ là điểm kết thúc của hành trình và thứ tự các điểm trong hành trình cũng được đổi theo tương ứng. Sử dụng chức năng này khi ta đã đi hết một hành trình và muốn trở về trên con đường đã đi trước đó.
-          Vào Route Planner
-          Chọn hành trình mà bạn muốn đảo chiều > chọn Reverse Route

5/ Xóa một hành trình:

-          Vào Route Planner
-          Chọn 1 hành trình cần xóa, nhấn Delete Route > Delete

V. Track (Vết, đường đi):

Tất cả các thiết bị GPS của Garmin sẽ ghi lại dấu vết (Track) trong quá trình di chuyển. Bạn có thể lưu lại những track này để sử dụng sau đó. Thiết bị này có thể lưu lại được 200 Track.

 1/ Quản lý Track Log:

 - Từ Menu chính, chọn Setup > Tracks > Tracks Log

- Chọn Record, Do Not Show hoặc Record, Show On Map
    Nếu bạn chọn Record, Show On Map : Track của bạn sẽ hiện ra trên bản đồ

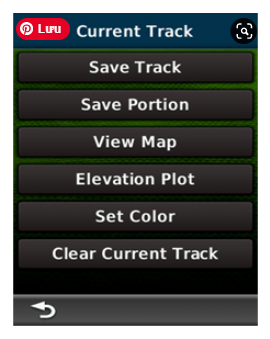

2/ Xem Track hiện tại:

 Track đang được ghi gọi là track hiện tại

 Từ menu chính, chọn Track Manager > Current Track



a/ Từ Menu chính, chọn Track Manager > Current Track

b/ Chọn 1 trong 2 kiểu lưu sau:
-       Save Track : lưu lại tòan bộ track
-       Save Portion: cho phép bạn lưu lại một đoạn nào đó của track

3/ Reset Track hiện tại (Current Track)

 Vì máy có tính năng tự động ghi lại toàn bộ đoạn đường đã đi qua, trong đó có những đoạn đường mà ta không cần đến. Đặc biệt, đối với những máy Garmin thế hệ mới, nó có tính năng tự động nối điểm đầu của Track này với điểm cuối của Track tiếp theo (mặc dù giữa 2 lần đo ta đã tắt máy). Vì vậy, để tránh tình trạng các Track này dính chùm với nhau, trước khi tiến hành đo ta nên xóa những Track tạm thời này đi, việc xóa những Track này không ảnh hưởng gì đến những Track đã lưu trước đó. Thao tác như sau :

Chọn Track Manager  > Current Track > Clear current Track > Clear

Hoặc: từ Menu chính, chọn Setup > Reset > Clear Current Track > Yes

5/ Xóa 1 Track đã lưu trong máy:

 - Từ Menu chính, chọn Track Manager
 - Chọn track mà ta cần xóa
 - Chọn Delete > Delete

Các chức năng chính của GPS GARMIN OREGON 650

I. Chức năng dẫn đường

Thiết bị này có thể dẫn bạn đi đến bất kỳ tọa độ điểm, hình ảnh nào đã lưu trong máy hoặc đi theo Track, hành trình mà bạn đã tạo ra.

Từ màn hình Menu chính, chọn Where To ? Máy sẽ liệt kê ra các tùy chọn sau:

-          Waypoint: chọn Waypoint mà bạn cần đi đến. Sau đó chọn Go
-          Photos : chọn một hình ảnh mà bạn cần đi đến > chọn Go
-          Track : chọn một Track mà bạn cần đi > chọn Go
-          Route: chọn 1 hành trình mà bạn muốn đi > chọn Go, máy sẽ dẫn bạn đến điểm khởi hành của hành trình và sau đó đi theo hành trình mà bạn đã lập trước đó.
-          Coordinates: Dẫn đường đi đến 1 điểm mà ta biết tọa độ của điểm đó, sau khi chọn Coordinates, ta có màn hình như bên dưới. Dùng các chữ số để nhập tọa độ mới vào, xong chọn GPS Montana 650 để lưu lại. Trên màn hình sẽ xuất hiện một đường thẳng nối từ điểm ta đang đứng đến điểm mà ta vừa nhập tọa độ vào.


Sau khi  chọn một trong các tùy chọn trên và chọn lệnh Go. Trên màn hình bản đồ sẽ hiện ra một đường thẳng nối từ nơi ta đang đứng đến điểm mà ta cần đi đến. Nên thoát khỏi màn hình bản đồ để chuyển sang màn hình la bàn (chọn Compass) và di chuyển theo hướng chỉ của la bàn. Trên màn hình này, ta cũng có thể thấy các thông số như tốc độ đang di chuyển, khoảng cách và thời gian đến đích.
Khi về đến đích, máy sẽ phát ra một tiếng beep và trên màn hình sẽ hiện ra dòng chữ Arriving At “tên điểm”.


Để dừng chức năng dẫn đường: chọn Where To ?, chọn Stop Navigation

II. Chức năng tính, đo điện tích một khu vực:

Trước khi đo một khu vực nào đó, ta nên dung lệnh Clear Current Track. Việc này giúp cho hình dáng các khu vực không dính liền nhau, máy sẽ cho ta thấy vị trí và hình dáng của từng khu vực riêng biệt. Việc xóa Track này không ảnh hưởng gì tới những Track mà bạn đã lưu trước đó.Thao tác như sau :từ màn hình Menu chính:
Chọn Track Manager > Current Track > Clear Current Track > Clear



 ***Thao tác đo diện tích:

-          Vào Area Calculation > Start
-          Đi vòng quanh khu vực mà bạn muốn đo
-          Chọn Calculate khi bạn đi đến điểm cuối cùng (phải trùng với điểm xuất phát)

Sau khi ấn Calculate, sẽ có các màn hình sau:
-          Chọn Save Track để lưu lại track này
-          Chọn Change Units để đổi các đơn vị đo lường (hecta, m, km,..)
Để xem diện tích và chu vi của một Track đã lưu trước đó:
-          Từ màn hình Menu chính, vào Track Manager
-          Chọn 1 Track mà bạn cần xem

-     Chọn View Map, hình dáng của Track cần xem sẽ hiển thị trên bản đồ.
-          Chạm vào tên của Track (trên đỉnh của màn hình): chu vi (chiều dài) và diện tích
của Track đó sẽ hiện ra.
Xem chuỗi hình minh hoạ dưới đây :

Tham khảo thêm ===>>> Hướng dẫn sử dụng máy định vị GPS Garmin GPSMAP 64SC
